Garry
14-03-2015

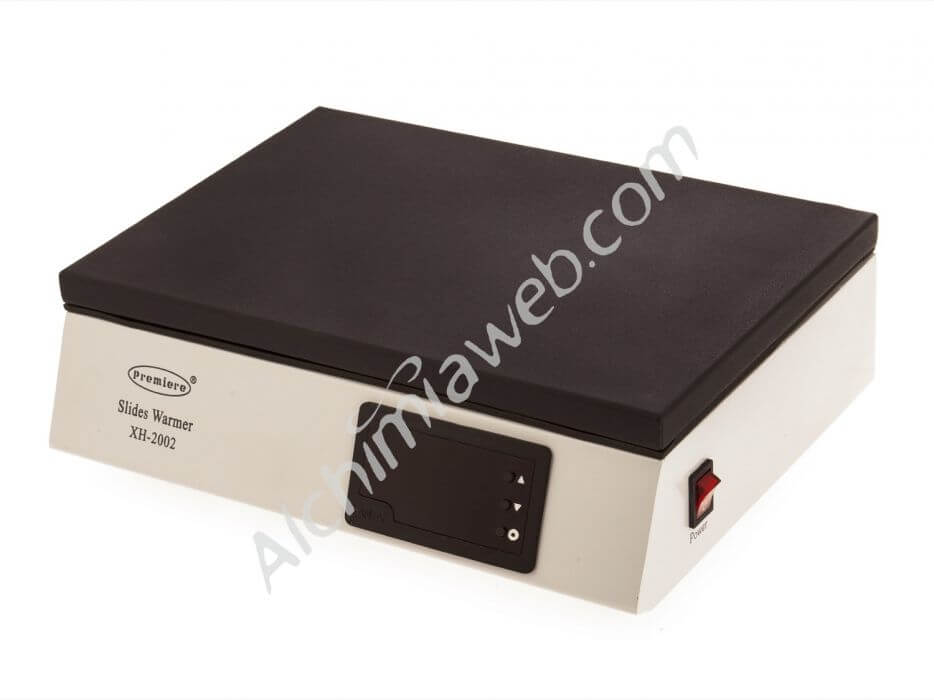

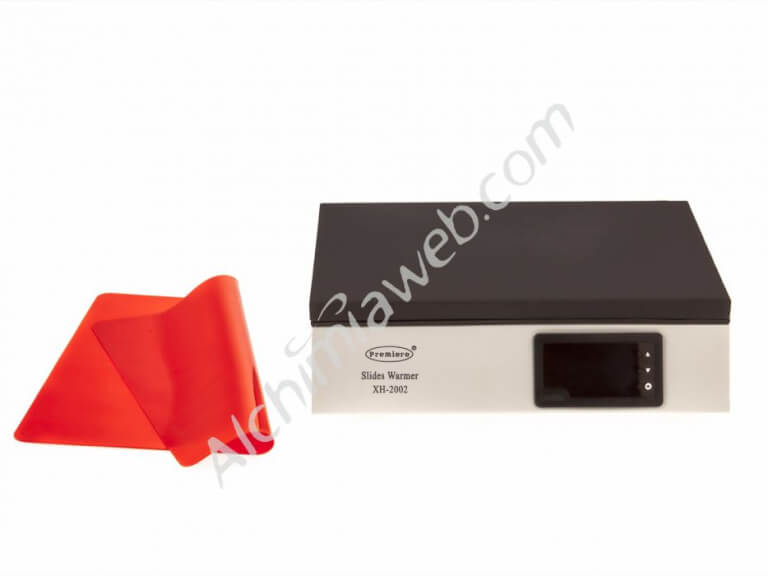

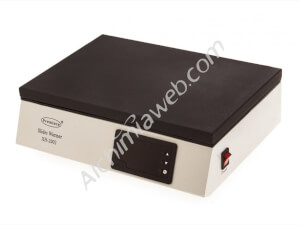

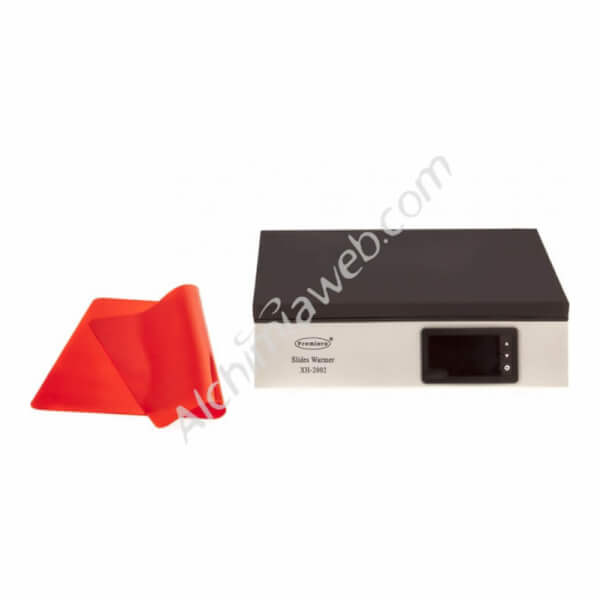

Bonjour à tous, je possède le modèle présenté en photo. Si cela peut vous aider, j'ai traduis une partie de la notice (qui est à l'origine en anglais):
Mise en route:

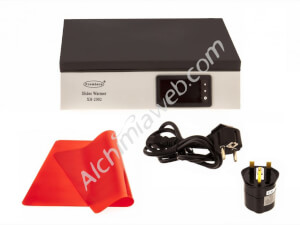

1- Sortir l'équipement de sa boite de rangement avec précotion. Vérifiez que tout les éléments nécessaires sont présents ( Slide warmer et câble d'alimentation).

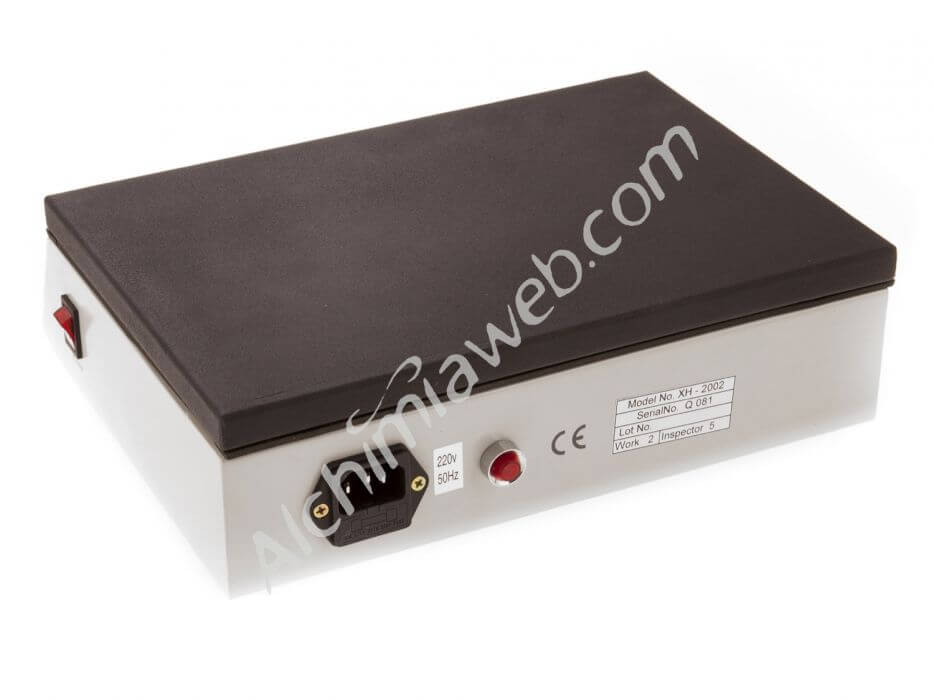

2- Connecter le cable d'alimentation au dos du Slide Warmer. Si il y a le moindre défaut sur le câble, ne pas utiliser et contacter votre revendeur.
3- Brancher le Slide Warmer sur une prise standard 220V puis appuyez sur le bouton "Power" sur le coté droit de l'appareil. L'ecran LED doit se mettre en route.
4- Appuyer sur le bouton "SET" pour voir s'afficher la température ambiante actuelle.
5- Réglez la valeurs de consigne de température en utilisant les boutons "+" ( bouton flèche du haut) ou "-" (bouton flèche du bas): la température de consigne est alors affichée sur l'ecran LED en degrés Celcius
6- Une fois que vous avez réglée votre température de consigne, appuyez sur le bouton "SET" pour voir la température actuelle.
7- La plage de température va de la température ambiante à 100C° (+/- 2C°)
8- Placez les négatifs à plat sur le Slide Warmer pour aider à l'obtention d'une température homogène. (il semble que ce matériel soit utilisé en histologie pour chauffer des échantillons sur des plaques d'observation…)
9- Ce modèle peut idéalement recevoir un nombre de 66 "Slide" (je croit que ce sont des lamelles de laboratoire). Ne jamais utiliser tout objet qui pourrait endommager la surface de chauffe anodisée du Slide Warmer.
10- Attention: Ne pas bloquer les trous de ventilation sur les faces du Slide Warmer.
11- Contactez votre revendeur si il y a le moindre problème. Le constructeur garantie chaque modèle sans aucun défaut sous condition d'une utilisation normale pendant une durée de 1 an a partir de la date d'achat.La garantie ne couvre pas les dégâts causés par un usage abusif ou inadéquat de l'appareil, ou de dégâts résultant de l'intervention d'une personne non qualifiée pour réparer l'appareil.
Conditions de calibration:
Quand l'unité est en marche (depuis au moins 15 minutes ou plus), utilisez un thermomètre de surface ou un thermomètre à infra-rouge pour mesurer la température de la surface de chauffe, il faut prendre des mesures au centre puis dans les coins.
Si il y a un écart supérieur à 5C° entre la température affichée et celle mesurée, il est nécessaire de recalibrer l'unité.
Comment calibrer:
1- Ajuster la différence de température entre la surface de chauffe et la température affiché sur l'écran LED:
Presser le bouton SET et le maintenir enfoncé durant 3 secondes: l'écran LED doit alors afficher le code "Sc".
Cela signifie erreur de calibration et c'est la valeur de la différence de température entre la température de consigne et la température réelle mesuré (par défaut cette valeur est donc de "0.0").
Presser le bouton SET une seconde fois, vous verrez les chiffres commencer à clignoter.
Utilisez maintenant les boutons "+" ( bouton flèche du haut) ou "-" (bouton flèche du bas) pour régler cette valeur de "-9.9" à "9.9".
Par exemple, la température réelle mesurer sur la surface de chauffe est de 30C°, mais la température affichée sur l’écran LED est de 26C°.
Utilisez donc le bouton "+" ( bouton flèche du haut) pour afficher "4", lorsque vous quittez l’écran LES affichera maintenant "30.0C°.
2- Lorsque la première étape est effectuée, presser le bouton "SET" une fois de plus, "E" s'affichera alors sur l’écran LED. Vous ne pouvez pas ajuster cette valeur.
3- L'équipement chauffe trop vite ou trop lentement:
Pressez le bouton "SET", "P" apparaîtra sur l'écran LED.
"P" signifie Control de la valeur de la température. Ce paramètre est égal à P/10°.
Par exemple:
La température de consigne de l'équipement est réglée sur 50C° et "P" est régler sur 10.
Cela signifie que l’élément chauffant se mettra en route et se coupera à P/10= 10/10 = 1C°. ( en gros c'est la sensibilité du thermostat qui est réglée sur +/-1C°)
Donc l'élement chauffant s'eteindra à 51C° et il se remettra en route à 49C°.
Si la température monte trop lentement ou qu'elle n’atteint pas la valeur de consigne, alors essayer d'ajuster la valeur de P sur une valeur plus haute.
Au contraire, si la température monte trop vite ou si elle dépasse la valeur de consigne, essayer d'ajuster la valeur de P sur une valeur plus basse.
4- Pressez le bouton "SET" une fois de plus, cet fois, l'écran montre "C", cela signifie qu'il n'est plus nécessaire de la calibrer.
5- Après avoir finis ces étapes, pressez le bouton "SET" pour sauvegarder les réglages
6- Vérifiez pendant 10mn si cela fonctionne bien, sinon, SAV?
Voila, c'est un peu lourd mais cela pourra peut être aider à comprendre!
