Connecter un ballast ETI

Comment installer un ballast ETI ?

Il existe de nombreux ballasts prévus pour la culture du cannabis indoor. La plupart sont faciles à utiliser car ils ne demandent aucune manipulation préalable, c'est ainsi le cas des ballasts électroniques. Mais qu'en est-il des ballasts magnétiques ? Ces derniers ont parfois besoin d’une petite manipulation avant d'être utilisés.

Ballast ETI 250W
Ballast ETI 250W

Dans cet exemple, nous vous expliquons comment monter un ballast ETI 250W de façon simple et rapide afin de pouvoir commencer votre culture en toute sécurité. Le ballast ETI est très facile à monter, il suffit d’utiliser un petit tournevis plat pour fixer les câbles dans le domino électrique du ballast.

Le schéma de montage des câbles est présent sur le ballast. Afin qu’il n’y ait pas de confusion, voici en complément l’explication du montage du ballast en moins de 2 minutes, pour que vous puissiez commencer votre culture sans encombre.

Schéma de montage du ballast ETI 250W
Schéma de montage du ballast ETI 250W

Caractéristiques du ballast ETI 250W

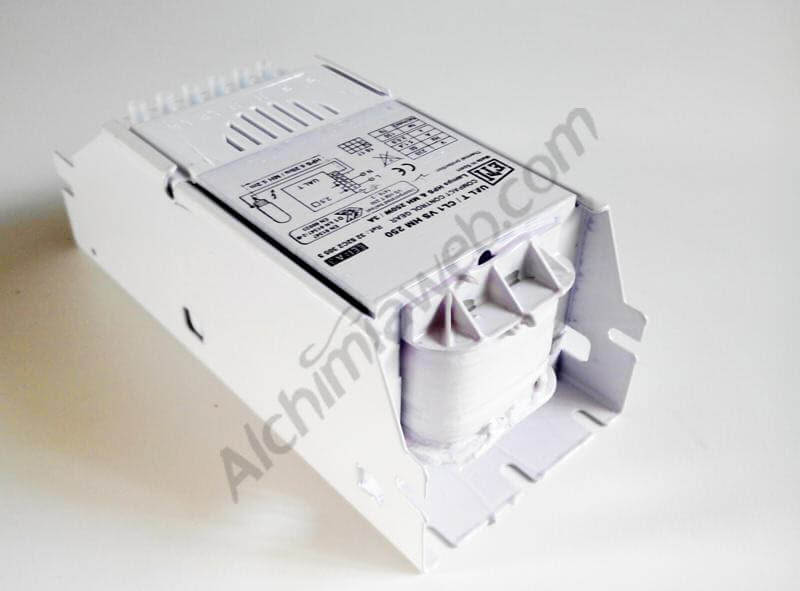

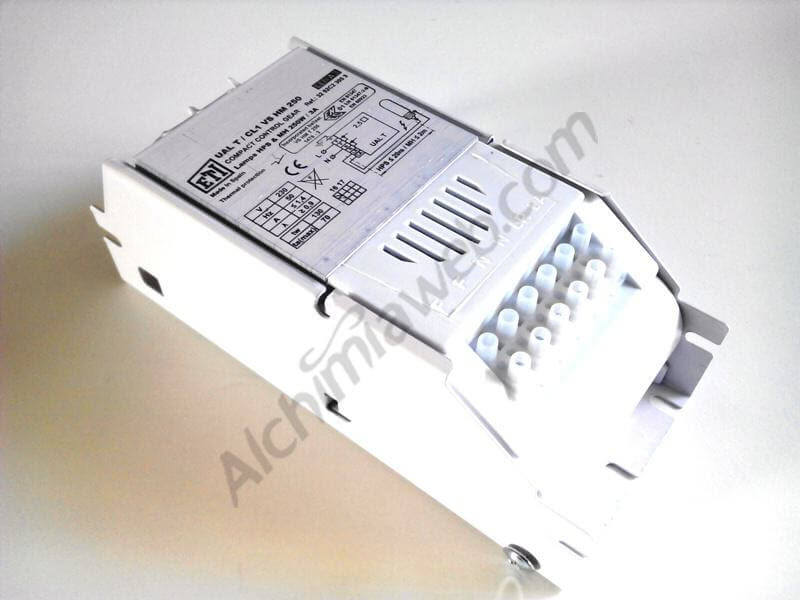

Le ballast est composé de deux parties, celle de devant où se trouve le domino électrique sur lequel il faut fixer les câbles de connexions, et la partie arrière comprenant les composants internes du ballast.

Partie arrière du ballast ETI 250W
Partie arrière du ballast ETI 250W

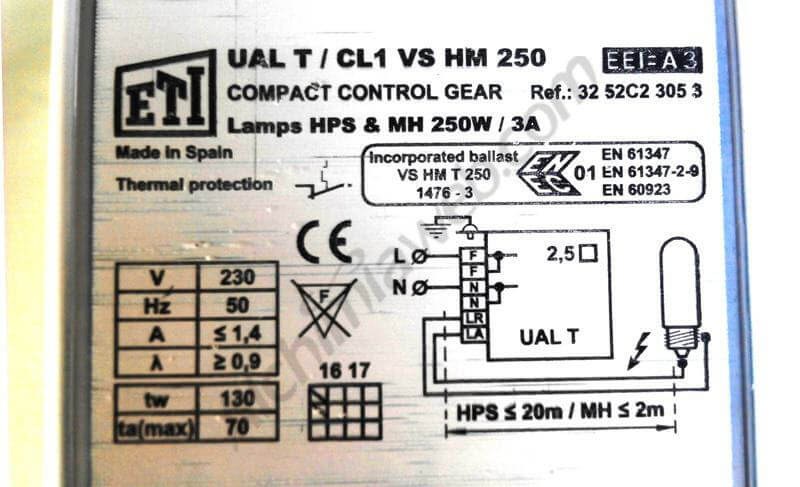

En observant la partie avant du ballast comprenant le domino, nous pouvons voir plusieurs indications qui nous aideront au moment du montage du ballast. Les connexions des câbles devront être réalisées à cet endroit.

Inscriptions présentes sur le ballast. Où connecter les câbles ?
Inscriptions présentes sur le ballast. Où connecter les câbles ?

Le ballast comprend deux séries de connections, l’une qui va directement du ballast vers la prise de courant de la maison, et l’autre qui va du ballast vers le réflecteur, plus précisément vers la douille E40 dans laquelle se visse l’ampoule MH ou HPS qui sera utilisée durant la culture.

Connexion du ballast vers la prise de courant

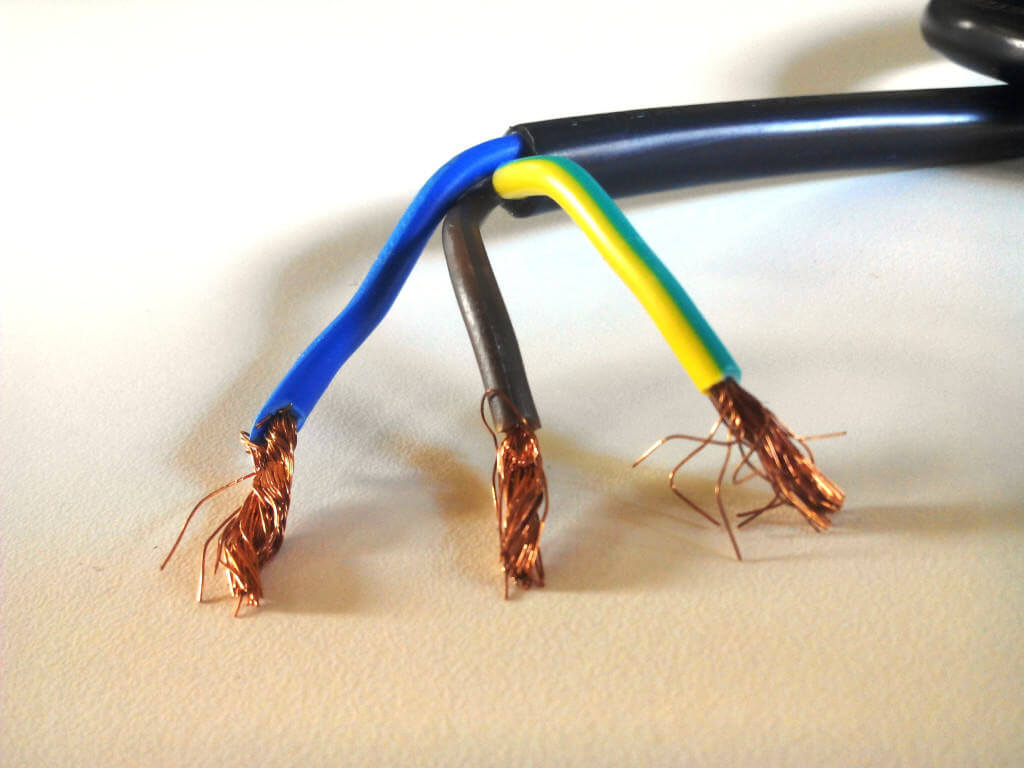

Nous commencerons avec le câble d’alimentation qui part du ballast et va jusqu’à une prise de courant de la maison. Ce câble possède d’un côté une prise de courant conventionnelle et de l’autre 3 petits câbles de couleurs différentes, bleu, marron et vert/jaune, ce dernier représentant la terre.

Câbles à connecter
Câbles à connecter

En observant le domino nous pouvons voir les inscriptions suivantes, de gauche à droite : F-F-N-N-LR-LA.

Il faut alors fixer le câble bleu dans l’emplacement LR, et le câble marron dans l’emplacement LA.

Connexion du ballast vers la douille ou le réflecteur

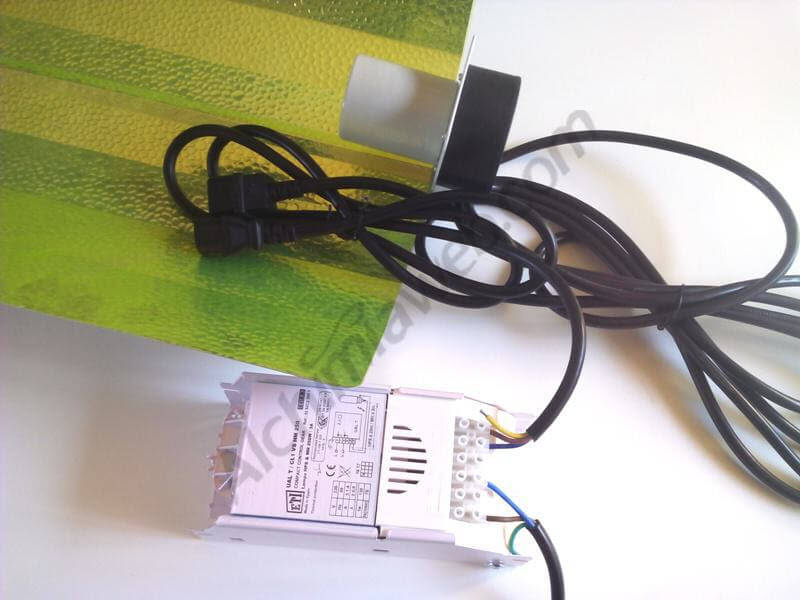

Le ballast est à présent à moitié monté, il ne reste plus qu’à mettre les câbles qui transmettent l’électricité du ballast vers l’ampoule. Pour cela il faut prendre le câble qui est déjà connecté au réflecteur et de l’autre les 3 câbles de couleurs marron, bleu et vert/jaune (terre).

unnamed (5)
Câbles connectés au ballast ETI 250W

Il ne reste donc plus qu’à connecter le câble marron dans le premier espace, le plus à gauche, celui de la lettre F. Le câble de couleur bleu se fixe alors dans l’espace N et la terre (jaune/vert) doit alors être fixée sur le côté du ballast (sur la petite vis prévue pour cela).

Ballast ETI connecté au réflecteur et à l'électricité
Ballast ETI connecté au réflecteur et à l'électricité

Le ballast est à présent prêt pour être utilisé, il ne reste plus qu’à fixer l’ampoule et à connecter le ballast à l’électricité pour vérifier que tout fonctionne correctement. Rappelez-vous d’utiliser un temporisateur pour pouvoir contrôler la photopériode des plantes de cannabis, 18/6h pour la croissance et 12h/12h pour la floraison.

Kit d’illumination de 250w prêt à être utilisé.
Kit d’illumination de 250w prêt à être utilisé.
